ナフロン®PTFEクッションガスケット
TOMBO No.9010シリーズ
ジョイントシートなどの中芯材にPTFE外皮を被覆したPTFE包み型ガスケットです。
シール面がPTFEの膜で完全に覆われており、非汚染性、耐薬品性に優れているため、ファインケミカル、石油化学、医薬・食品工業、一般工業と幅広い用途に使用されています。
用途
- 各種腐食性流体、有機溶剤
- 汚染を嫌う流体
- 電気絶縁性を必要とするところ
該当規格
JPI-7S-75
表示方法
外皮形状
| 外皮形状 | 表示記号 | |
|---|---|---|
 |
基本形 | A |
 |
大口径対応型 | B |
 |
直角加工型 | AS |
 |
外周縫製 | KA |
 |
外周縫製 （大口径対応型） |
KB |
 |
外周縫製 （直角加工型） |
KS |
 |
外周溶着 | RA |
 |
外周溶着 （大口径対応型） |
RB |
 |
外周溶着 （直角加工型） |
RS |
| 指示形状 | Z | |
中芯素材
| 中芯素材 | 表示記号 |
|---|---|
 |
2 |
 |
3 |
 |
4 |
 |
5 |
 |
6 |
 |
7 |
 |
8 |
 |
9 |
| 指示材質 | Z |
適用寸法
| 適用寸法 | 表示記号 |
|---|---|
| 規格寸法 | S |
| ナフロンライニング標準寸法注1 | F |
| グラスライニング標準寸法注2 | G |
| 絶縁ガスケット標準寸法 | E |
| 指示寸法 | Z |
| 注1： | 当社で独自に標準化したものです。詳細は後述の寸法表をご確認ください。 |
| 注2： | 適用フランジはAGCテクノロジーソリューションズ（株）ヂーエルJPIフランジです。 |
中芯構造
| 中芯構造 | 表示記号 | |
|---|---|---|
 |
単体 | 表示記号 なし |
 |
柄付き | H |
 |
2 枚入り | D |
 |
波板入り | C |
 |
平板入り | P |
| 指示構造 | Z | |

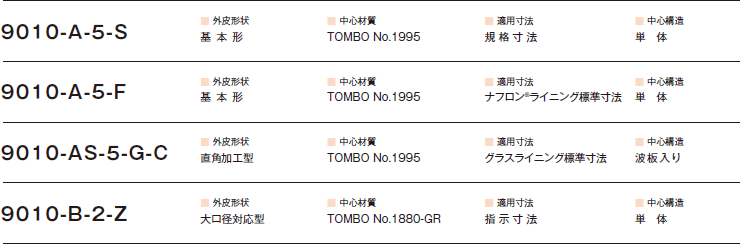

TOMBO No. の表示例
使用上の注意
- 流体の種類によっては、PTFE被覆材をとおしてガスケットの内部に流体が浸透する場合があります。特に、硝酸、エチレンオキサイド、ハロゲン（塩素、臭素など）、溶融硫黄、モノクロル酢酸などは長時間の使用のあいだに浸透して中心材を侵し、ガスケットの機能を失わせることがあります。
このような場合には、早めにガスケットを交換していただくかPTFEソリッドガスケットをご使用いただくことをお勧めします。 - その他の注意事項はカタログ「ガスケット」をご参照ください。
その他
- 「TOMBO」はニチアス（株）の登録商標または商標です。
- 「ナフロン」はニチアス（株）の登録商標です。
- 禁止事項、注意事項はカタログ「ガスケット」をご参照ください。
